решение задач фильтрации в освоении подземного пространства

Руководство (428 кб)

Программа SEEPAGE предназначена для исследования задачи установившейся фильтрации подземных вод в неоднородной изотропной среде в плоской постановке. Программа позволяет определять величины пьезометрических напоров, расходов воды в массиве грунта, эпюры давлений подземных вод на подпорные конструкции, ограждающие строительные котлованы и грунтовые выработки, а также определяет приток воды к котлованам и водозаборам.

Плоская задача установившейся фильтрации решается с помощью метода конечных элементов.

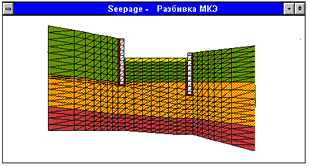

В расчете используются треугольные конечные элементы. Разбивка массива грунта на элементы осуществляется в автоматическом режиме и показывается на геологическом разрезе в графической части программы. При разбивке выделяется около 500 узлов и соответственно 900 элементов.

Программа позволяет учитывать неоднородность грунтов основания, наличие водоупора, дренажного слоя в котловане и разуплотненного слоя грунта вблизи ограждающих конструкций, степень падения пластов грунта.

Граничные условия задаются напорами или непроницаемыми поверхностями. Программа снабжена графической частью, позволяющей строить разрез массива грунта с выделением геологических слоев, раз-уплотненного слоя грунта и дренажей, а также выводить эпюры фильтрационных давлений на ограждающие конструкции. Предусмотрена возможность работы с архивом задач.

Программа предназначена для работы на персональных ЭВМ, совместимых с IBM PC, в операционной системе Windows 95 и выше.
