Программа Wall-3 версия 2013

ГлавнаяПрограммыПрограмма Wall-3 версия 2013

Программа Wall-3 версия 2013 является развитием линейки программ для расчета гибких ограждающих конструкций Wall-3. Версия 2013 сертифицирована по системе сертификации ГОСТ Р Федерального Агентства по техническому регулированию и контролю (сертификат соответствия №                                РОСС RU.ME20.H02728; срок действия – с 30.06.2016 по 29.06.2018 г.г.). Программа предназначена для комплексного расчета гибких подпорных конструкций, ограждающих строительные котлованы и выработки грунта, в том числе, шпунтовых стен и стен в грунте. Пакет программ позволяет рассчитывать консольные и закрепленные ограждающие конструкции котлованов.

Возможные типы удерживающих конструкций:

  • анкерные плиты;
  • грунтовые анкеры;
  • распорки;
  • анкерные сваи.

С помощью программы возможно выполнить следующие расчеты:

  • предварительный подбор заглубления подпорной конструкции;
  • расчет перемещений и внутренних усилий в подпорной конструкции;
  • расчет перемещений и внутренних усилий в анкерной свае;
  • проверка общей устойчивости конструкции;
  • расчет несущей способности анкерных плит;
  • расчет несущей способности грунтовых анкеров;
  • расчет несущей способности анкерных свай;
  • подбор свободной длины анкерных тяг;
  • расчет осадок свободной поверхности грунт;
  • расчет на демонтаж распорок;
  • подбор армирования ограждающей конструкции котлована (для ж/б конструкций).

Программа может выполнять:

  • общий расчет конструкции;
  • поэтапный расчет, учитывающий технологию возведения конструкции;
  • расчет конструкции с возможностью ручной корректировки эпюры давления на стену, позволяющий учитывать дополнительные воздействия и нестандартные ситуации.

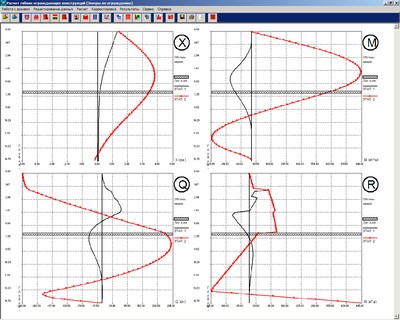

Пакет снабжен графической частью, в автоматическом режиме строящей эпюры перемещений и внутренних усилий в подпорных конструкциях и анкерных сваях, а также осадок поверхности грунта. По-новому реализована визуализация расчетной схемы. Предусмотрена возможность работы с архивом задач предыдущих версий программы.







Сертификат



Список пользователей WALL-3 2013



Manual
